山克模塊化UPS不間斷電源(功率模塊60KVA)

產品簡介

山克UPS電源SKMK系列模塊化UPS電源是業界 的全數字化電源產品,集中了當今電力電子與自動控制領域 * 的技術成果,使得關鍵設備的供電可靠性、可用性、可維護性得到了突破性的提高。

SKMK系列模塊化UPS電源結合了傳統塔式機型的技術特點與現代機房模塊化的需求,在實現模塊化設計的同時,保證了系統的高可靠性。此系列產品各項性能指標均達到國際 水平,擁有極高的性價比,是各行業高可靠供電需求的 *佳選擇。

SKMK系列產品提供多種規格功率模塊(50K/60K)以及機柜系統(6/7/8/10),用戶可根據負載需求進行靈活配置。單個機柜可以實現500KVA/600KVA的容量,機柜并聯后可以實現1000kVA/1200KVA的容量配置。產品獲得信息產業部模塊化行業標準YD/T2165-2010認證,所有技術指標達行業Ⅰ類;綠色環保設計,效率高達95%,輸入功率因素為1,輸入電池諧波小等特性。


2、產品技術特點

性能指標高

UPS系統模塊化設計,N+X冗余,在線熱插拔升級擴容。

輸出功率因數為1,1KVA=1KW。

超強的負載適應性以及帶載能力,超強的電網適應性。

綠色節能電源:整機效率大于95%,輸入功率因數大于0.99,輸入電流

諧波小于3%。

功率模塊配置雙DSP控制器,模塊獨立自主控制,無單點故障風險。

整流、逆變、充電、放電全部實現DSP數字化控制。

采用IGBT模塊而非分立器件,極大地提高了功率模塊與系統的可靠性。

全正面維護,提供上下進線方式,方便用戶接線。

超大屏幕觸摸屏(10寸)人機界面,信息量豐富。

獨立充電系統,強大的充電能力,完善的電池管理方案。

全數字化模塊并聯技術, 的環流指標。

可緊靠其他設備安裝,節省機房空間。

冗余智能調速風扇,低噪節能。

系統機柜內部集成配電系統,安裝極其方便并且節省用戶投資。

卓越的發電機匹配性能。


獨特的設計思路

無主從分散邏輯控制:

每個功率模塊采用獨立控制系統,功率模塊失效后立即與UPS系統脫離,不影響UPS系統運行。

虛擬阻抗并聯技術:

通過逆變控制使功率模塊輸出之間存在一個等效電阻,在該等效電阻不產生任何損耗的前提下,限制模塊之間的環流,保證功率模塊穩定可靠地并聯運行。

兩種逆變模式可同時工作:

輸入電壓低于工作范圍時,整流逆變和電池逆變同時工作,保證輸出不降額。避免電壓過低時,完全切換到電池逆變模式,延長電池放電時間。


智能電池管理

智能電池充電管理:

電池放電后,系統采用三階段充電方法,即 階段為大電流恒流充電,快速回充90%的電量,第二階段恒壓充電,活化電池特性并將電池完全充滿,第三階段轉為浮充階段,保持電池容量。

自動充電電流分配:

利用虛擬阻抗并聯技術使各模塊的充電電流自動均流。

電池數量可調:

每組蓄電池可在32-36-40顆范圍內調整,確保了在現場任何環境下,UPS的正常運行,同時在蓄電池故障的情況下,可以確保系統的高可靠性。


高效的DSP+CPLD運算、控制、管理系統

智能化數字控制:

整機采用雙DSP全數字化運算處理器,具有高速采樣及運算能力,配合雙CPLD邏輯處理器,兼具高速、高效的控制和管理系統,打造了系統 *優化和高可靠性的拓?fù)浣Y(jié)構。

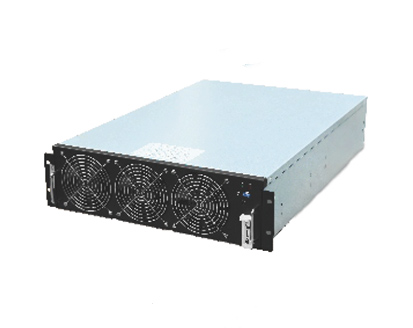

功率模塊

容量:60KVA;

在線式雙變換技術,標準正弦波交流電壓輸出確保輸出質量;

采用多級分散式控制技術,在線更換而不影響系統運行,可完全抑制電網中各種浪涌干擾對設備和負載的沖擊;

模塊內部具備完整的UPS功能,集整流、逆變、充電和控制于一體,具備完善的保護功能及智能通信接口;

采用有效的模塊防塵設計;

標準外形尺寸(W*D*H): 650*440*132(3U


技術參數

機種

SKMK-120KVA

SKMK-180KVA

SKMK-300KVA

SKMK-420KVA

SKMK-480KVA

SKMK-600KVA

*大模塊數量

2

3

5

7

8

10

功率模塊容量

PM-60HV(60KVA/60KW)

功率模塊尺寸(W*D*H)

438*750*132(3U)

功率模塊重量

44KG/個

輸入

額定電壓

3*380/400/415VAC(3Ph+N)

電壓范圍

380VAC*(-30%~+20%)

頻率范圍

40Hz~70Hz

功率因數

100%負載時>0.99,50%負載時>0.98

諧波失真(THDi)

<3% @100%負載

電池

連接方式

正負蓄電池供電

額定電壓

±192VDC~±240VDC(可調)

電池節數/組

32節/組(可設置為32-36-40節/組)

溫度補償

支持

*大充電電流

(單個模塊)

18A(可調)

輸出

額定電壓

3*380/400/415VAC(3Ph+N)

穩壓精度

≤±1%(平衡負載),≤±2%(非平衡負載)

標稱頻率

50Hz/60Hz

頻率范圍(同步范圍)

46Hz~54Hz或56Hz~64Hz

功率因數

1

峰值因數

3:1

過載能力

≤110% 1h,111~125% 10min,126%~150%1min,>150%200ms

諧波失真(THDi)

≤2%(線性負載),≤4%(非線性負載)

效率

≥96%

環境指標

噪音

≤70dB(100%負載),智能調速風扇

顯示

10英寸觸摸式大屏幕

通訊

標配RS232、RS485、干接點;(SNMP網卡選配)

使用環境

環境溫度:0℃~+40℃;環境濕度:0%~95%;

貯存溫度:-25℃~75℃

海拔:≤1000,1000m以上每100米降額1%

防護等級

IP20(正面配可拆裝防塵濾網)

物理參數

機柜尺寸(W*D*H)mm

600*1100*1475

600*1100*1475

600*1100*2010

600*1100*2010

1000*1065*2000

1000*1065*2000

機柜重量(KG)

308

352

516

654

932

1020
